Produkto apžvalga
Aukštos įtampos lygintuvo diodas 2CL77 yra didelio našumo 20 kV silicio aukštos įtampos diodas, skirtas aukštos įtampos lygintuvui, įtampos daugiklio grandinėms ir impulsinės galios programoms.
Turėdamas 20 000 V pasikartojančią didžiausią atvirkštinę įtampą (VRRM), 5 mA vidutinę tiesioginę srovę, mažą atvirkštinio nuotėkio srovę ir greitą atsigavimo charakteristikas, 2CL77 užtikrina stabilų ir patikimą veikimą sudėtingoje aukštos įtampos aplinkoje.
Įrenginys naudoja plastikinę ašinę konstrukciją su labai patikima kapsuliavimo technologija, užtikrinančia puikias izoliacijos savybes, kompaktiškus matmenis ir ilgą tarnavimo laiką. Jis plačiai naudojamas aukštos įtampos maitinimo šaltiniuose, rentgeno spindulių įrangoje, lazerinėse sistemose, mikrobangų aukštos įtampos grandinėse, CRT aukštos įtampos programose ir Cockcroft-Walton įtampos daugikliuose.
Pagrindinės savybės
20kV aukštos įtampos galimybė
* Pasikartojanti didžiausia atvirkštinė įtampa: 20 kV
* Sukurta aukštos įtampos nuolatinės srovės lyginimui
* Tinka nuosekliam prijungimui aukštos įtampos daugiklio grandinėse
Greito atkūrimo charakteristikos
* Atvirkštinis atkūrimo laikas: 80 ns
* Palaiko aukšto dažnio perjungimo programas
* Sumažina perjungimo nuostolius aukštos įtampos grandinėse
Maža atvirkštinė nuotėkio srovė
* Didžiausia atvirkštinė srovė: 2μA
* Pagerina efektyvumą ir įtampos stabilumą
* Tinka tiksliajai aukštos įtampos įrangai
Didelio viršįtampio srovės atsparumas
* Maksimali priekinė viršįtampio srovė: 0,5A
* Stiprios pereinamosios srovės atsparumas
Kompaktiškas aukštos įtampos paketas
* Ašinė švino struktūra
* Mažas dydis ir lengvas montavimas
* Tinka kompaktiškiems aukštos įtampos moduliams
Elektrinės charakteristikos
Sąlygos: Ta=25 laipsnis, jei nenurodyta kitaip
|
Parametras |
Simbolis |
Vertė |
Vienetas |
|
Pasikartojanti didžiausia atvirkštinė įtampa |
VRRM |
20 |
kV |
|
Vidutinė išankstinė srovė |
IF(AV) |
5 |
mA |
|
Didžiausia priekinė viršįtampio srovė |
IFSM |
0.5 |
A |
|
Maksimalus priekinės įtampos kritimas |
VFM |
62.5 |
V |
|
Didžiausia atvirkštinė srovė |
IRRM |
2 |
μA |
|
Atvirkštinis atkūrimo laikas |
trr |
0.08 |
μs |
|
Maksimali sankryžos temperatūra |
Tj |
120 |
laipsnį |
|
Laikymo temperatūros diapazonas |
Tstg |
-40 ~ +120 |
laipsnį |

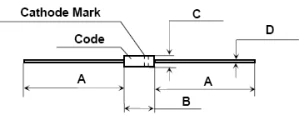

Mechaniniai matmenys
|
Pakuotės kontūro matmenys |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Absoliučiai didžiausi įvertinimai
|
Prekė |
Įvertinimas |
|
VRRM |
20kV |
|
IF(AV) |
5 mA |
|
IFSM |
0.5A |
|
Sankryžos temperatūra |
120 laipsnių |
|
Laikymo temperatūra |
-40 laipsnių ~ +120 laipsnis |
Tipinės programos
Aukštos įtampos maitinimo šaltinis
2CL77 plačiai taikomas:
* Aukštos įtampos nuolatinės srovės maitinimo šaltiniai
* Kondensatorių įkrovimo grandinės
* Aukštos įtampos transformatoriaus ištaisymas
* Pramoninė elektroninė įranga
01
Rentgeno spindulių aukštos įtampos generatorius
Tinka:
* Rentgeno vamzdžio maitinimo šaltinis
* Medicininė vaizdo įranga
* Pramoninės patikros sistemos
02
Lazerinis maitinimo šaltinis
Naudojamas lazerinėse sistemose, kurioms reikia:
* Stabilus aukštos įtampos išėjimas
* Maža nuotėkio srovė
* Greitas perjungimo atsakas
03
Aukštos įtampos mikrobangų grandinė
Programos apima:
* Mikrobangų emisijos maitinimo sistemos
* Magnetrono aukštos įtampos maitinimas
* Aukštos įtampos lygintuvų grandinės
04
Įtampos daugiklio grandinė
2CL77 dažniausiai naudojamas:
* Cockcroft{0}}Walton daugiklio grandinės
* Aukštos įtampos kaskadiniai generatoriai
* Impulsinės įtampos generatoriai
05
Produkto privalumai
|
Privalumas |
Nauda |
|
20kV atvirkštinė įtampa |
Atlaiko aukštos įtampos izoliacijos reikalavimus |
|
5 mA priekinė srovė |
Tinka kompaktiškiems HV įrenginiams |
|
80ns atkūrimo laikas |
Aukšto dažnio veikimo galimybė |
|
Maža nuotėkio srovė |
Pagerina sistemos patikimumą |
|
Mažas ašinis paketas |
Lengvas PCB ir modulio integravimas |
|
Didelis Patikimumas |
Inkapsuliavimas Ilgas eksploatavimo laikas |
2CL77 prieš panašius modelius
|
Tipas |
Įvertintos vertės |
Temp. Būklė |
Elektrinė charakteristika |
Matmenys |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
Φkorpusas*L,Φšvino |
|
|
[IFM{0}}mA] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
laipsnį |
laipsnį |
V |
μA |
μS |
mm |
|
|
2CL703 |
3 |
5 |
0.5 |
120 |
-40~+120 |
12 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL704 |
4 |
5 |
0.5 |
120 |
-40~+120 |
15 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL70 |
6 |
5 |
0.5 |
120 |
-40~+120 |
20 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL71 |
8 |
5 |
0.5 |
120 |
-40~+120 |
25 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL72 |
10 |
5 |
0.5 |
120 |
-40~+120 |
30 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL73 |
12 |
5 |
0.5 |
120 |
-40~+120 |
37.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL74 |
14 |
5 |
0.5 |
120 |
-40~+120 |
42.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL75 |
16 |
5 |
0.5 |
120 |
-40~+120 |
50 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL76 |
18 |
5 |
0.5 |
120 |
-40~+120 |
56 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL77 |
20 |
5 |
0.5 |
120 |
-40~+120 |
62.5 |
2 |
0.08 |
Φ3*12/Φ0.6 |
OEM / Custom Service
Mes teikiame profesionalų aukštos įtampos diodų pritaikymą:
✔ Įtampos diapazono pritaikymas: 3kV–100kV
✔ Dabartinis įvertinimo pritaikymas
✔ Pakuotės struktūros pritaikymas
✔ OEM / ODM gamyba
✔ Aukštos įtampos lygintuvų sprendimai
Susijusios 2CL77 serijos programos
Rekomenduojamos pramonės šakos:
* Rentgeno spindulių įrangos gamintojai
* Lazerinės įrangos gamintojai
* Mikrobangų maitinimo šaltinių gamintojai
* Aukštos įtampos maitinimo projektuotojai
* Elektrostatinės įrangos gamintojai
* Mokslinių tyrimų instrumentai
2CL77 yra patikimas 20 kV aukštos įtampos lygintuvo diodų sprendimas inžinieriams, kuriems reikalingas kompaktiškas dydis, greitas atkūrimas ir stabilus aukštos įtampos veikimas pramoninėse elektroninėse sistemose.
